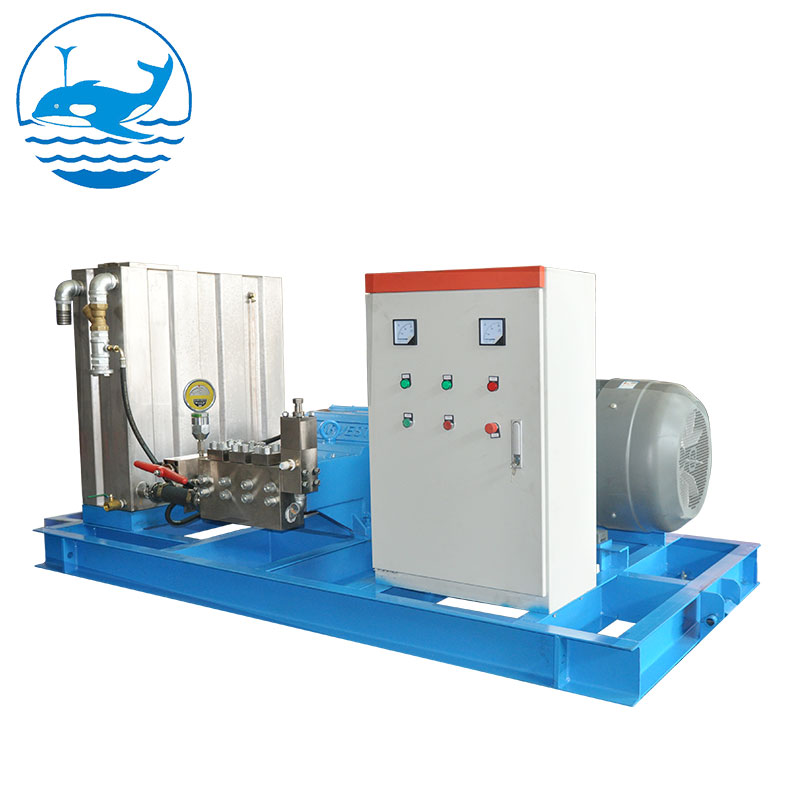

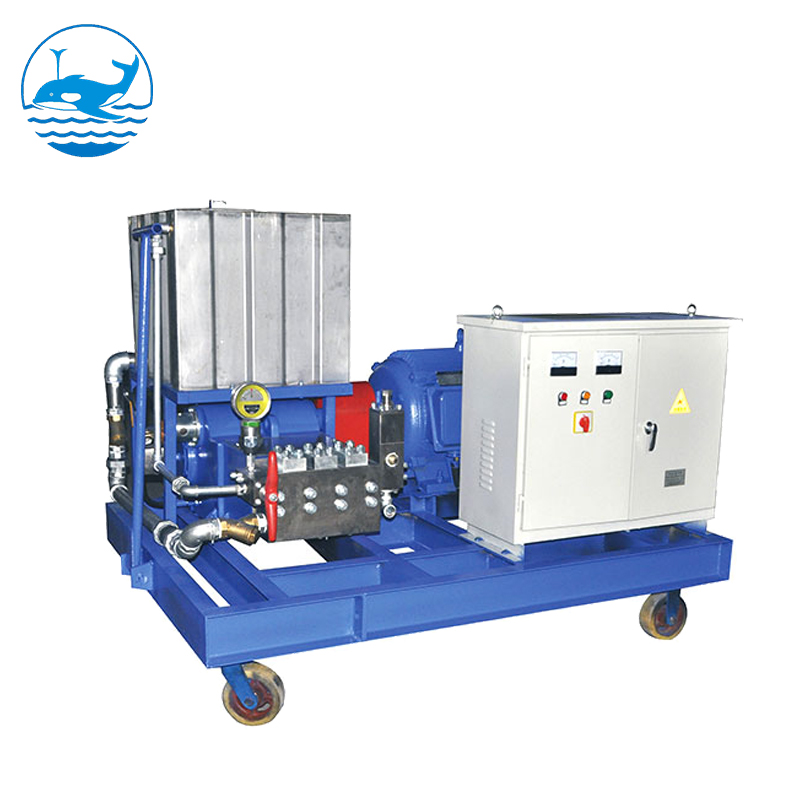

3D2A-S系列高压柱塞泵是3D2-S系列高压柱塞泵的改进型产品。其特点是：一、曲轴箱内润滑油的容量增大，提高润滑性，润滑油温升低。二、曲轴的轴径加大，提高曲轴强度，传动功率增大，使泵的输出压力更大，使用范围更加广泛。三、动力端曲轴与连杆采用强制润滑，摩擦系数小，润滑性好，传动平稳，动力端温升更低，更适于长时间连续作业。适于做高压水射流辅助流清洗、冶金除磷、粉末冶金、船舶清洗除锈、基础工程、液体输送、工程掘进以及各种胶管、金属管、油田钻井井口设备试压用泵，既可泵送清水、乳化液、亦能泵送其它具有化学性质类似清水的液体。
3D2A-S型高压泵参数表
输入轴转数r/min RPM | 1480 | 柱塞行程mm | 100 | |||||||
齿轮减速比i | 4.45 | 泵速r/min | 332 | |||||||
功率kW | 30 | 37 | 45 | 55 | 75 | 90 | 柱塞 直径 mm | |||
额定流量 | 额定排出压力MPa | |||||||||
m 3 / h | L/min | |||||||||
1.50 | 25 | 63 | 75 | 18 | ||||||
1.68 | 28 | 56 | 67 | 80 | 19 | |||||
1.80 | 30 | 53 | 64 | 80 | 20 | |||||
2.22 | 37 | 43 | 50 | 62 | 75 | 22 | ||||
2.70 | 45 | 35 | 42 | 51 | 65 | 24 | ||||
2.88 | 48 | 32 | 40 | 48 | 60 | 75 | 25 | |||
3.12 | 52 | 30 | 36 | 44 | 54 | 75 | 26 | |||
3.60 | 60 | 25 | 30 | 40 | 47 | 65 | 75 | 28 | ||
4.20 | 70 | 22 | 28 | 33 | 42 | 56 | 70 | 30 | ||
4.80 | 80 | 18 | 24 | 30 | 36 | 50 | 60 | 32 | ||
5.70 | 95 | 15 | 20 | 25 | 30 | 42 | 50 | 35 | ||
7.50 | 125 | 12 | 15 | 19 | 23 | 32 | 38 | 40 | ||
9.48 | 158 | 10 | 12 | 15 | 18 | 25 | 30 | 45 | ||
10.80 | 180 | 9 | 11 | 13 | 16 | 22 | 27 | （48） | ||
11.7 | 195 | 8 | 10 | 12 | 15 | 20 | 25 | （50） | ||
重量weight: 单泵 586kg 底座 140kg 进液口 G2＂ 高压水出口 ZG1＂ | ||||||||||
